Vinkel 423

Används huvudsakligen som kryssförbindning i trä eller som bultinfästning till betong. Vinkel 423 är avsedd för mindre eller måttliga belastningar.

Vinkel 423 är avsedd för mindre eller måttliga belastningar.

Material

Varmgalvaniserad stålplåt

Spikhål: Ø 5,0 mm Bulthål: Ø 11,0 mm eller Ø 13,0 mm Spår: (4230203): 14,0 x 20,0 mm Klimatklass: 2

Dokumentation

icon-CE Prestandadeklaration Byggvarudeklaration Ikon - Sunda Hus SundaHus icon byggvarubedömningen Byggvarubedömning
Artikelnr. Tjocklek (mm) Längd (mm) Höjd (mm) Bredd (mm) Vikt Antal/förp CAD (kräver konto)

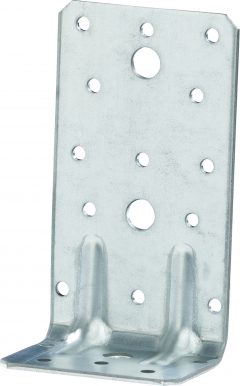

4230101 2,5 50 125 70 0,21 50
    • DWG 3D
    • Step

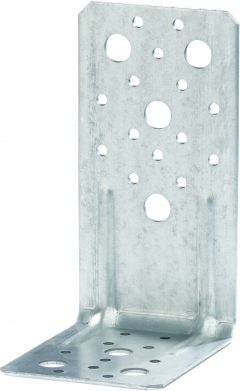

4230201 2,5 100 155 80 0,35 50
    • DWG 3D
    • Step
4230202 2,5 160 155 80 0,45 50
    • DWG 3D
    • Step

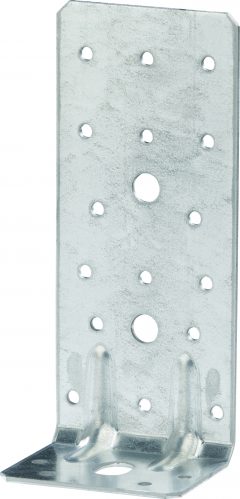

4230203 2,5 60 175 75 0,30 50
    • DWG 3D
    • Step
